ПМ ТЭЦ «Белый ручей»

Внедрение АСУ ТП на базе ПТК «КРУГ-2000»

2005-2007 г.

В 2005 году ОАО «Ивэлектроналадка» был выполнен рабочий проект АСУ ТП вновь строящейся промышленной мини-ТЭЦ «Белый ручей» (2 котла с кипящим слоем производительностью 25 т/ч на кородревесных отходах и/или дизельном топливе и паровая турбина 6 МВт), с использованием контроллеров Trei-5b-02, и разработана SCADA система на базе КРУГ-2000 (для Windows NT/2000/XP).

Автоматизированная система управления технологическим процессом ПМ ТЭЦ «Белый ручей» представляет собой трехуровневую систему:

  • В первый (нижний) уровень входят: датчики измеряемых параметров, запорная и регулирующая арматура совместно с исполнительными механизмами и устройствами и механизмы собственных нужд.
  • Во второй (средний) уровень системы входят: микропроцессорные устройства (контроллеры) для автоматического сбора и первичной обработки измеряемых параметров, выполнения функций авторегулирования, технологических защит, блокировок и дистанционного управления, средства для объединения контроллеров в локальную вычислительную сеть. Этот уровень состоит из четырёх шкафов контроллеров: шкафов управления котлоагрегатами №1(2), шкафа управления турбогенератором и шкафа управления вспомогательным оборудованием станции.
  • В третий (верхний) уровень системы входят: средства для вычислительной обработки информации, ее регистрации, архивирования, отображения, документирования и диалога с системой; клавиатуры, локальная вычислительная сеть (ЛВС). В состав этого уровня входят пять рабочих станций: станции операторов СО1 и СО2 с функциями архивирования данных, станции операторов СО3 и СО4 без функций архивирования данных и рабочее место инженера службы АСУ ТП.

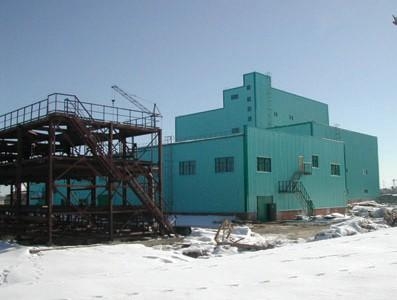

Пуск промышленной мини-ТЭЦ "Белый Ручей" произведен 3 июля 2006 г. В торжественных мероприятиях, связанных с пуском, приняли участие губернатор Вологодской области Позгалев В.Е., генеральный директор ТГК-2 Несветайлов В.Ф. и другие ответственные представители Заказчика и подрядных организаций. Летом 2007 года введена в работу вторя очередь мини-ТЭЦ.

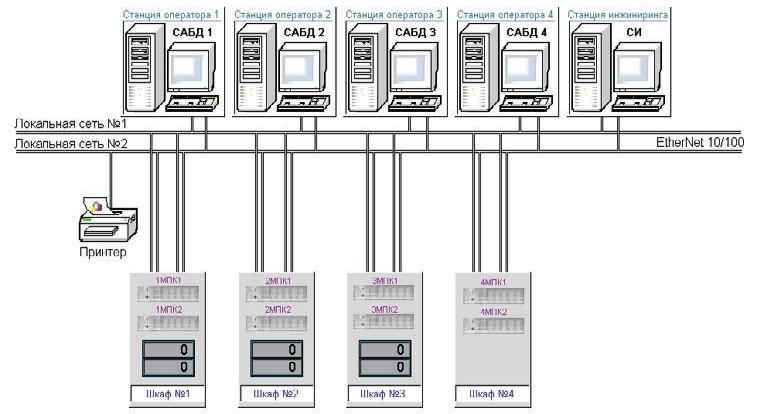

Общая структурная схема АСУ ТП
