Описание проектов

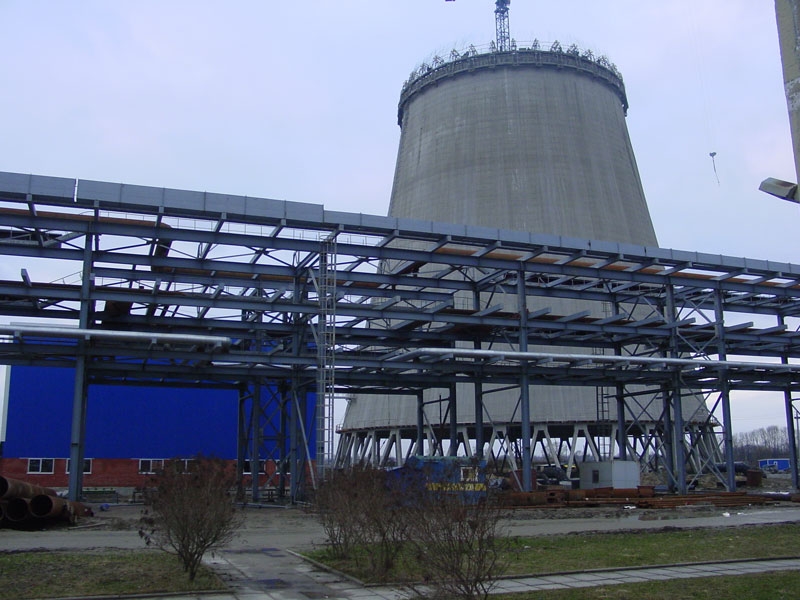

Калининградская ТЭЦ-2

Энергоблок №2 ПГУ-450 МВт

2011 г.

Энергетический блок ПГУ-450 является бинарной парогазовой установкой с двумя контурами давления пара, предназначенной для производства электроэнергии и тепла в базовом режиме работы. Основным топливом является природный газ, аварийным и резервным (при нарушении газоснабжения) –жидкое (дизельное) топливо.

В состав блока №2 ПГУ-450 Калининградской ТЭЦ-2 входит следующее основное тепломеханическое оборудование:

• Две газотурбинные установки типа ГТЭ-160 (аналог V 94.2 Siemens) производства ОАО «ЛМЗ» с турбогенераторами типа ТВФГ-160-2МУ3;
• Два горизонтальных двухконтурных котла-утилизатора типа П-96 разработки ОАО «ИК ЗИОМАР» производства ОАО «ЗИО-Подольск»;
• Одна комплектная паровая турбинная установка с паровой турбиной типа Т-150-7,7 с турбогенератором типа ТЗФП-160-2МУЗ;
• Вспомогательное общеблочное оборудование.

Специалисты ОАО «Ивэлектроналадка» выполнили следующие виды работ:

• Пусконаладочные работы КИПиА АСУТП блока №2;
• Наладка и испытания силового электротехнического оборудования блочной и общестанционной частей блока №2;
• Проведение пусконаладочных работ по РЗА и вторичной коммутации электротехнического оборудования блочной, общестанционной частей, щита постоянного тока, входящих в блок №2;
• Проведение комплексных испытаний электротехнического оборудования блока №2;
• Разработка проектной документации для пускового комплекса противоаварийной автоматики и телемеханики, а также рабочей документации противоаварийной автоматики (схема выдачи мощности блока №2 со стороны Калининградской ТЭЦ-2);
• Пусконаладочные работы по ОРУ-330 кВ.

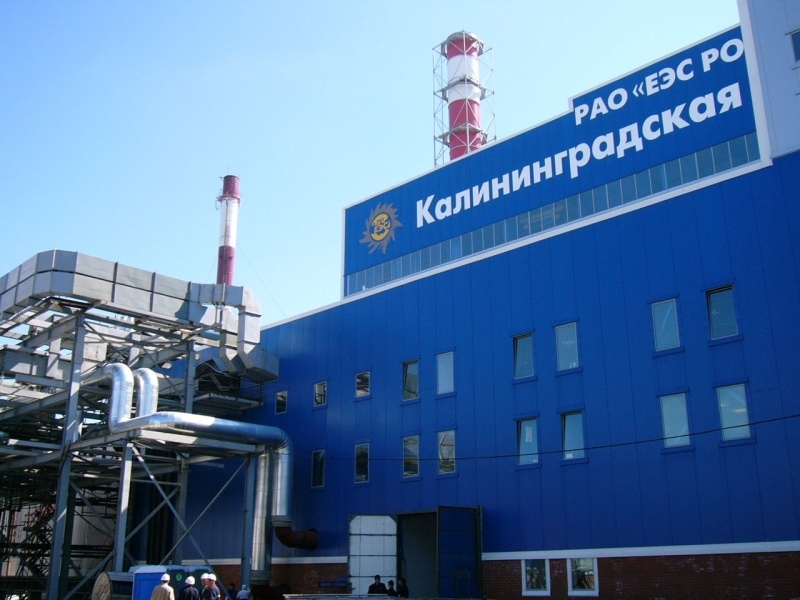

Калининградская ТЭЦ-2

Внедрение АСУ ТП энергоблока №1 ПГУ-450 МВт

2005 г.

Энергетический блок ПГУ-450 является бинарной парогазовой установкой с двумя контурами давления пара, предназначенной для производства электроэнергии и тепла в базовом режиме работы. Основным топливом является природный газ, аварийным и резервным (при нарушении газоснабжения) – жидкое (дизельное) топливо.

В состав ПГУ-450 Калининградской ТЭЦ-2 входит следующее основное тепломеханическое оборудование:

1. Две газотурбинные установки типа ГТЭ-160 (аналог V 94.2 Siemens) производства ОАО «ЛМЗ» с турбогенераторами типа ТВФГ-160-2МУ3.

2. Два горизонтальных двухконтурных котла-утилизатора типа П-96 разработки ОАО «ИК ЗИОМАР» производства ОАО «ЗИО-Подольск».

3. Одна комплектная паровая турбинная установка с паровой турбиной типа Т-150-7,7 с турбогенератором типа ТЗФП-160-2МУЗ.

4. Вспомогательное общеблочное оборудование.vАСУТП Калининградской ТЭЦ-2 выполнено на базе ПТК TELEPERM XP-R. Teleperm XP-R (ТПТС 51) – предназначен как для контроля и управления технологическим процессом, так и для защиты оборудования электростанции. Особое внимание уделяется надежной эксплуатации, обеспечивающей высокий уровень безопасности и минимальное загрязнение окружающей среды, экономичное и щадящее использование основного оборудования во всех режимах эксплуатации в целях повышения долговечности и коэффициента готовности установки, комфортные условия работы персонала.

Специалисты ОАО "Ивэлектроналадка" выполняли работы по наладке периферийного оборудования ТАИ всего комплекса оборудования, входящего в состав Калининградской ТЭЦ-2, а также систем отопления и вентиляции.

В соответствии с графиком и в срок были произведены следующие работы:

• Анализ проекта и выдача замечаний с корректировкой схем и спецификаций;
• Калибровка и проверка на соответствие заявленным характеристикам датчиков и вторичных приборов (более 3000 шт.);
• Полная проверка электротехнического оборудования, входящего в состав ТАИ;
• Контроль правильности выполнения электромонтажных работ;
• Проверка и настройка электроприводов запорно-регулирующей арматуры (более 1200 шт.);
• Проверка и наладка частотных приводов электродвигателей;
• Проверка работоспособности и наладка схем управления электроприводов запорно-регулирующей арматуры, датчиков и вторичных приборов в составе АСУ ТП.
