Описание проектов

Ивановская ГРЭС ОАО «Ивэнерго»

Стенд для испытания газовых турбин ГТД-110 МВт

2002 – 2003 гг.

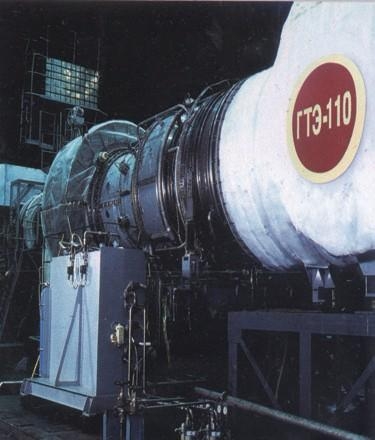

Испытательный стенд ГТЭ-110 на Ивановской ГРЭС был создан для испытаний газотурбинных двигателей ГТД-110, с последующим включением их в состав ПГУ-325, состоящих из двух турбин ГТЭ-110, котла-утилизатора и паровой турбины.

Оборудование стенда включает в себя много уникальных разработок: газотурбинный двигатель производства НПО «Машпроект» (г. Николаев, Украина) и ОАО «НПО Сатурн» (г. Рыбинск), генератор и тиристорно-пусковое устройство производства ОАО «Электросила» (г. Москва) и т.д.

Специалисты ОАО «Ивэлектроналадка» совместно с ЗАО «Интеравтоматика» реализовали алгоритмы управления двигателем и вспомогательными системами стенда на базе программного пакета Graph CS и SCADA пакета WinOS+ 4.0 фирмы Siemens. В Москве на полигоне ВНИИАМ было произведено совместное тестирование ПТК ТПТС-51 (российский доработанный аналог ПТК Teleperm ME Siemens).

Силами ОАО «Ивэлектроналадка» выполнены наладочные работы всего электротехнического оборудования и КИП испытательного стенда и внешних устройств, включая пункт приготовления газа и т.д. Наладка ПТК, входящего в АСУ ТП, производилась совместно ОАО «Ивэлектроналадка» и ЗАО «Интеравтоматика». Проектом заложен очень высокий уровень автоматизации, включая автоматический пуск ГТЭ «с кнопки». Защита турбогенератора обеспечивается применением микропроцессорного устройства производства ООО «НПП «ЭКРА», для контроля вибрации - устройства фирмы «Оmron» (поставка ООО «НПФ «Ракурс»). В ходе работ по наладке АСУ ТП были реализованы все проектные решения по автоматизации ГТД-110 и вспомогательного оборудования.

Акт о приемке в промышленную эксплуатацию подписал председатель правления РАО «ЕЭС России» А. Б. Чубайс.

В настоящее время персонал ОАО «Ивэлектроналадка» продолжает техническое сопровождение работ по испытанию ГТЭ-110 и проведению межведомственных испытаний для приемки двигателя в серийное производство.

Полный перечень  работ ОАО «Ивэлектроналадка» представлен в  Референц листе
