Описание проектов

ОАО «ОГК-6»

ОАО «Киришская ГРЭС»

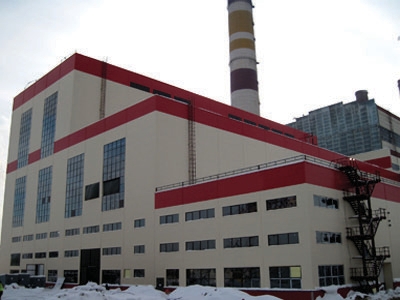

Проект «Модернизация конденсационной части Киришской ГРЭС на базе парогазовой технологии»

                                                            2010-2011 гг.

В целях повышения конкурентоспособности Киришской ГРЭС, для повышения эффективности технологического процесса, а также для покрытия пикового спроса и прогнозируемого дефицита на электроэнергию в регионе разработан инвестиционный проект модернизации шестого энергоблока станции.

Энергоблок ПГУ-800 построен по схеме «дубль-блок», т.е. включает в себя две газотурбинные установки (ГТУ) типа SGT5-4000F фирмы «Сименс» с котлами-утилизаторами (КУ), и одну паровую турбину (ПТ). Газотурбинные установки поставлялись совместно с генераторами, комплексными воздухоочистительными устройствами и необходимым вспомогательным оборудованием. Котлы-утилизаторы –трехконтурные, с промежуточным перегревом, с естественной циркуляцией в испарительных поверхностях.

Компоновка котлов-утилизаторов – горизонтальная. Для использования в схеме существующей конденсационной паровой турбины типа К-300-240 блока ст. №6 была произведена ее реконструкция.

На блоке предусмотрена современная распределенная полномасштабная интегрированная АСУТП «ПГУ-800», разработанная на базе единого программно-технического комплекса (ПТК) – SPPA T3000 фирмы Siemens. ПТК включает в себя комплекс технических средств (КТС) и программное обеспечение (ПО).

Специалистами ОАО «Ивэлектроналадка» выполнены пусконаладочные работы КИПиА АСУТП по всему комплексу оборудования по следующим объектам:

• Главный корпус, общестанционные системы;
• Главный корпус, блок ПГУ-800;
• Пункт подготовки газа ППГ и ДКС.

В объёме пусконаладочных работ по электротехническому оборудованию специалистами ОАО «Ивэлектроналадка» выполнен весь комплекс работ по следующим объектам:

• Главный корпус, общестанционные системы;
• Главный корпус, блок ПГУ-800;
• Система резервного питания;
• Пристанционный узел;
• Пункт подготовки газа (ППГ), ДКС;
• ОРУ – 330 кВ, включая АСУ ЭТО и противоаварийную автоматику.

Блок ПГУ-800 стал самым мощным парогазовым энергоблоком в России, ввод его в эксплуатацию позволил значительно увеличить мощность и КПД Киришской ГРЭС. 23 марта 2012 г. в торжественных мероприятиях пуска принял участие Председатель Правительства РФ В.В. Путин.



Проект реконструкции ОРУ-110 кВ и ГРУ-6,3 кВ.

2007 г.

Реконструкция ОАО «Киришская ГРЭС» выполняется для повышения надёжности электроснабжения ООО ПО «Киришинефтеоргсинтез»” с обеспечением электроснабжения существующих потребителей и выдачи дополнительных мощностей для нужд завода глубокой переработки нефти.

Специалистами ОАО «Ивэлектроналадка» выполнена рабочая документация с утверждаемой частью проекта в составе:

• Строительная часть
• Электротехническая часть
• Вторичная коммутация
• Инженерные сети

Проектом предусматривается установка силового оборудования 110 кВ фирмы Siemens:

• Элегазовых выключателей напряжением 110 кВ
• Разъединителей напряжением 110 кВ
• Трансформаторов тока и напряжения 110 кВ
• Ограничителей перенапряжения 110 кВ

Для подключения силового трансформатора в ГРУ-6,3кВ устанавливается силовой генераторный выключатель типа HECS-100 фирмы АББ. Цифровые терминалы РЗА фирмы “Парма”.

Проектирование проводилось согласно утвержденному графику реконструкции ГРЭС. Разработка рабочей документации с последующим изготовлением шкафов в России на базе комплектующих элементов ведущих зарубежных фирм позволило сократить стоимость конечных изделий с сохранением высокого качества.

Проект реконструкции предусматривает два этапа:

• Реконструкция ОРУ-110 кВ в части III секции ОРУ-110 кВ для подключения потребителей ООО ПО «КИНЕФ»;
• Реконструкция ГРУ-6 кВ в части строительства секций 5 и 6 с полной заменой оборудования секций 1-4.
