ОАО «Федеральная гидрогенерирующая компания». ОАО "Жигулевская ГЭС", ОАО «Нижегородская ГЭС», ОАО «Саратовская ГЭС». ОАО «Каскад Верхневолжских ГЭС». 2004-2007 гг.

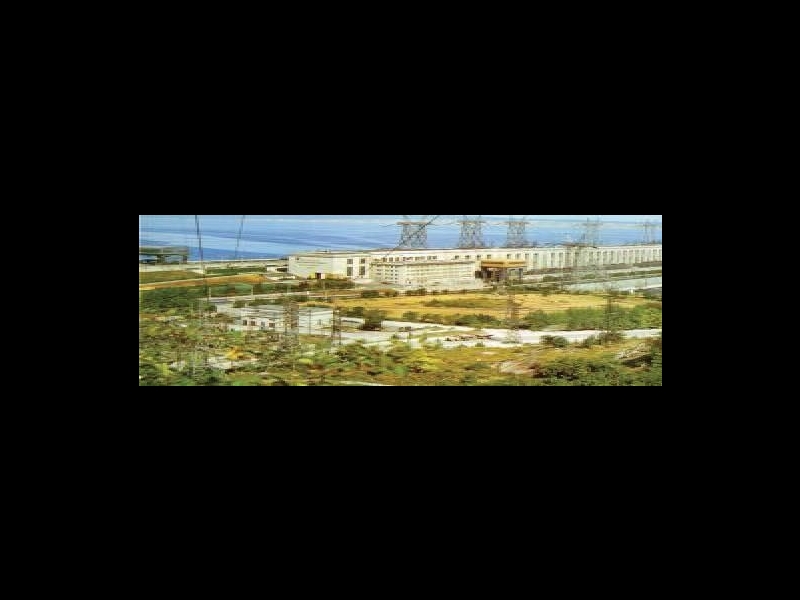

В 2004 году по результатам конкурса, который выиграл консорциум во главе с ЗАО «Союзэлектроавтоматика», ОАО «Ивэлектроналадка» приступила к проектным работам для ОАО «Жигулевская ГЭС». Проект включал разработку системы автоматизиро-ванного управления электротехническим оборудова-нием ОРУ 110/220 кВ, а также разработку конструкторской документации на нетиповые шкафы управления и автоматики, щиты собственных нужд, щиты постоянного тока и силовые сборки (внутренней и наружной установки).

САУ ОРУ 110/220 кВ представляет собой цифровую многоуровневую высокоскоростную автоматизированную систему, для построения которой были использованы современные компоненты ПТК. Функциональные контроллеры (ФК) САУ осуществляют прием информации от микропроцессорных устройств РЗА, определителей места повреждения ОМП, регистраторов аварийных событий РАС, счетчиков технического учета, а также предварительную обработку информации, буферизацию и передачу ее на Сервер верхнего уровня. Для построения системы синхронизации используется GPS-комплект Acutime 2000 компании «Trimble», в качестве программного обеспечения - SCADA-НИИПТ.

В состав ПТК САУ ОРУ 110/220 кВ вошли следующие технические средства:

  • шкафы УСО и оперативной блокировки на основе контроллеров SMART-КП, SMART- Электро производства «РТСофт»;
  • терминалы защит производства НПП "ЭКРА";
  • устройства передачи команд противоаварийной автоматики типа "АКА-16" ООО «Уралэнергосервис»;
  • устройства сигнализации, синхронизации, АЧР на ОРУ 110/220 кВ производства НПФ "Радиус", и т.д.

Проектирование проводилось согласно утвержденному графику реконструкции ГЭС с выделением пускового комплекса по элементам ОРУ 110/220 кВ. Разработка конструкторской документации на изготовление шкафов выполнена на базе комплектующих элементов ведущих зарубежных фирм.

В 2005 году специалистами ОАО “Ивэлектроналадка” выполнены пусконаладочные работы и ввод в эксплуатацию устройств РЗА присоединений ОРУ 110/220 кВ, систем ОПТ и ЩСН, а также САУ ОРУ 110/220кВ. Введены в действие системы защит и управления трансформаторных групп №1 и №6, ОВ, ШСВ, ВЛ-220кВ и 3-х ВЛ-110кВ. В соответствии с графиком II этапа реконструкции ГЭС в 2006 году ОАО «Ивэлектроналадка» выполнило работы по вводу в эксплуатацию оборудования восьми ячеек на ОРУ-110/220 кВ и перевод САУ в режим управляющих воздействий.

В 2006 году ОАО «Ивэлектроналадка» приступило к проектированию первичного и вторичного оборудования ОРУ-220/110 кВ на Нижегородской ГЭС.

В 2007 году выполнен проект РЗА и АСУ ОРУ-500/220 кВ на Саратовской ГЭС с использованием терминалов защит производства НПП «ЭКРА».

В соответствии с графиком этапа реконструкции ОАО «Каскад Верхневолжских ГЭС» в 2007 году ОАО «Ивэлектроналадка» выполнило работы на Угличской ГЭС по монтажу, наладке и вводу в эксплуатацию шкафа защит типа ШЭ 1113.44 (НПП «ЭКРА») для гидроагрегата №1.
