Реконструкция ПС 330 кВ «Бологое» и ПС 330 кВ «Калининская» МЭС Центра

2003-2007 гг.

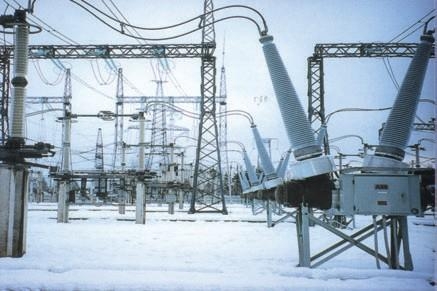

В 2003-2005 гг. были выполнены проектные и наладочные работы реконструкции ОРУ-330 кВ ПС 330 кВ «Бологое» (комплекс защит и АСУ фирмы АВВ). Аналогичные работы по модернизации ОРУ-110 кВ завершены в 2007 году.

ОАО «Ивэлектроналадка» выполнило основной объем работ по проектированию вторичной коммутации с использованием цифровой защиты и управления на базе системы MicroSCADA и терминалов РЗА ООО «АББ Автоматизация».

Система управления предназначена для обеспечения информационных функций (наблюдения, контроля, сигнализации) и функций управления, релейной защиты и автоматики (РЗА) электрооборудования подстанции.

Объектами управления и контроля являются:

1) по I очереди: линии электропередачи 330 кВ; автотрансформаторы 330/110/10 кВ,
2) по II очереди: ОРУ-110 кВ.

Проектом предусмотрено применение микропроцессорных устройств управления, защиты, автоматики различных фирм-производителей:

  • АBB (терминалы серии REx5xx, контроллеры RTU, аппаратура связи серии ETL5xx);
  • Alstom (терминалы серии Micom Pххх и Micom Мххх);
  • Schneider Electric (выключатели серии Masterpact NTxx).

Структура системы позволяет организовать автоматизированные рабочие места оператора и инженера-релейщика на подстанции, в Тверском предприятии МЭС Центра (г.Тверь) и в МЭС Центра (г.Москва).

В 2005 г. специалисты ОАО «Ивэлектроналадка» приступили к разработке проектной документации по реконструкции ПС 330 кВ «Калининская» (на базе оборудования фирмы АВВ). Ввод оборудования I этапа реконструкции подстанции был осуществлен специалистами фирмы в декабре 2005 г.

В 2007 г. завершена реконструкция ОРУ-330 кВ и ОРУ-110 кВ ПС 330 кВ «Калининская». 31 октября 2007 года состоялся торжественный пуск подстанции после комплексной реконструкции, которая, по мнению независимого аудитора – компании Энерго-Фихтнер, – выполнена с высоким качеством и на высоком техническом уровне, соответствующем мировым стандартам.

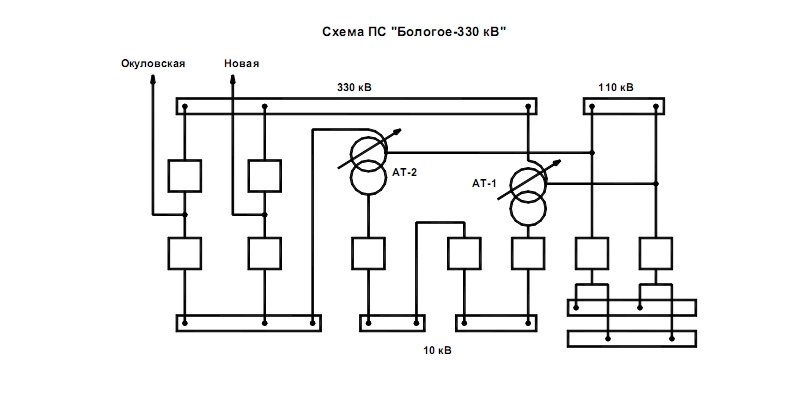

Схема подстанции



Полный перечень  работ ОАО «Ивэлектроналадка» представлен в  Референц листе
