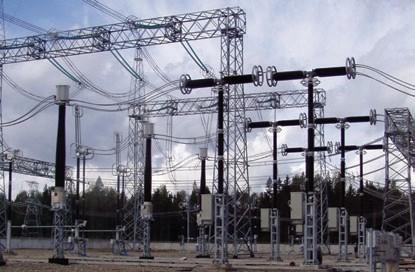

ПС 750/500/35/10 кВ «Белозерская» (Череповецкая) МЭС Центра

2004, 2011 гг.

Для филиала ОАО «ФСК ЕЭС» МЭС Центра одним из крупнейших и значимых за последнее время проектов стало строительство и ввод в эксплуатацию ВЛ-750 кВ Калининская АЭС – Белозерская с ПС 750 кВ Белозерская с заходами ВЛ-500 кВ Белозерская – Вологда и Белозерская – Череповец.

От начала монтажа до ввода в эксплуатацию прошел очень короткий срок – менее 1 года. Причина столь жесткого подхода очевидна: линия жизненно необходима для обеспечения выдачи мощности третьего энергоблока Калининской АЭС на предприятия металлургической и химической промышленности Череповецкого региона. Генеральным подрядчиком строительства выступило ОАО «Севзапэлектросетьстрой».

Перед специалистами ОАО «Ивэлектроналадка» стояла также сложная задача –выполнить пусконаладочные работы по ПС 750 кВ «Белозерская». Только перечень силового оборудования ОРУ-750 и 500 кВ и оборудование вторичной коммутации вызывает невольное уважение:

  • группа однофазных АТ 750/500 кВ, 3×417 МВА производства ЗТЗ,
  • группа ШР 750 кВ, 3×110 МВА производства ХК «Электрозавод»,
  • элегазовые выключатели 750÷500 кВ производства АВВ,
  • микропроцессорные устройства РЗА и АСУ ТП фирмы Siemens.

Наладочные работы по второму концу новой линии 750 кВ на Калининской АЭС также производили наладчики ОАО «Ивэлектроналадка». Задача была выполнена, и 5 ноября 2004 г. ПС 750 кВ «Белозерская» поставлена под напряжение.

В 2010-2011 гг. специалистами управления комплексного проектирования ОАО «Ивэлектроналадка» были выполнены проектные работы АСУ ТП нового автотрансформатора 750/500 кВ – элемента схемы выдачи мощности блока №4 Калининской АЭС.

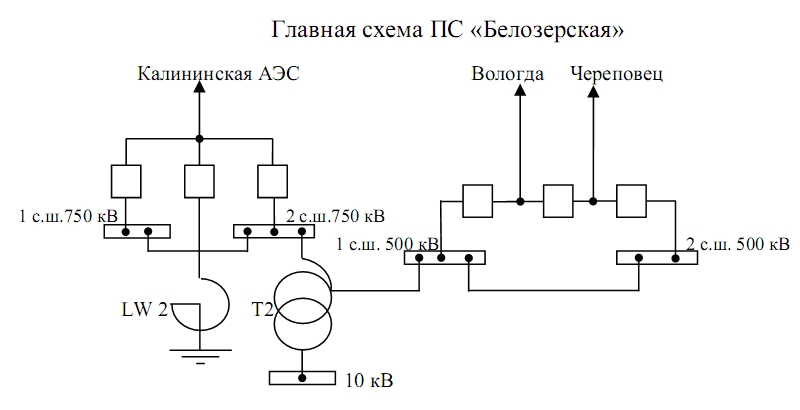

Главная схема ПС «Белозерская»



Полный перечень  работ ОАО «Ивэлектроналадка» представлен в  Референц листе
